近紅外測試水分原理
紅外光吸收原理物質內部的分子結構，如水中的氧-氫鍵和有機物中的碳- 氫鍵，會吸收特定波長的近紅外光線。在特定波長下，所反射的近紅外線能量和它所包含的吸收近紅外線的分子的數量成反比。水分儀是根據近紅外波長會被水分子吸收的原理，分析某特定波長的近紅外能量變化。
水分子不是靜止的：當遇到特定的能量帶時，它們會振動。水分子中兩個氫原子與氧原子的鍵會伸展、收縮、或以其它形態扭曲。需要外來的能量引起這些振動，需要的能量遍及整個電磁光譜的特定波段。

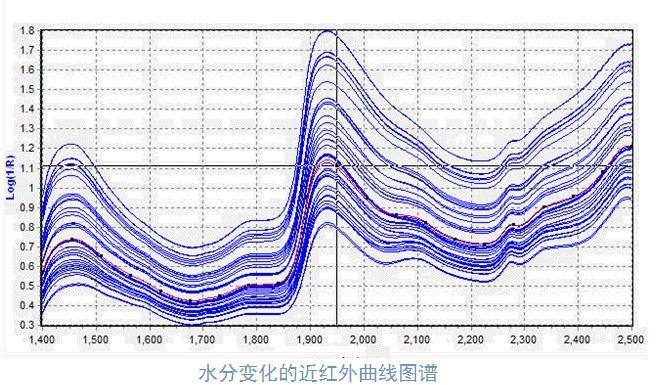

在整個光譜的不同部位，有一些吸收波段十分強烈，有一些十分微弱。在光譜的近紅外部位，該部分波段對于水分子特別強烈，同時儀器在發射、過濾和接收這能量方面更容易實現。使用近紅外光能量的特定波長，以提供適量的能量給被測產品中的水分。一般用以測量水分的波長保持在 1 至 2.5 微米范圍。特定波長能量被吸收的多少，取決于近紅外能量束所遇到的水分子多少和在該特定波長的吸收強度。能量束所遇到的水分子數量是與所測物質中水分成正比。同時因為水分儀是反射比的形式，測量的光束亦被受測物質的反射和吸收特性所影響。近紅外線水分測量技術是一種非破壞性，非接觸式的實時水分檢測技術。
LSD-HWB在線紅外水分儀測試原理
紅外在線水分儀把多個波長的近紅外線光束聚集到被測物表面上，其表面反射的近紅外線的光束被一個高級紅外光學探測系統接收和處理。這種高級紅外光學探測系統能快速處理數據。一個內嵌式的超性能微型數字信號處理芯片用來處理、儲藏和顯示所需要的數據，其精確度和穩定性非常出眾。

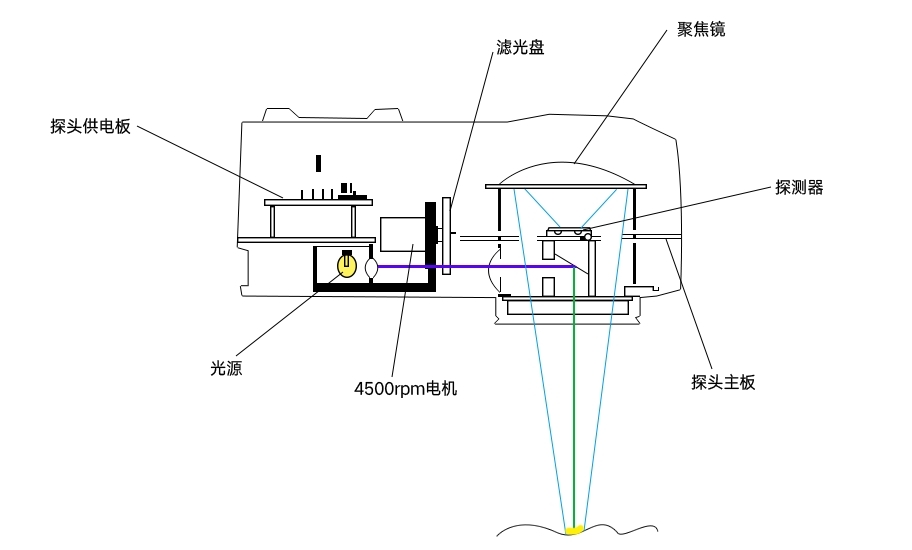

在線紅外水分測量儀使用裝嵌在轉輪上的精密紅外濾光片。這種安裝允許參照光和測量光的脈沖交替地通過濾光片。被保留的光束會被聚焦在受測試的樣品上。首先是參照光被投影在樣品上，然后是測量光被投影在樣品上。這兩個具有時序的光能脈沖會被反射回到一個探測器上，依次轉換成兩個電信號。參考通道表示預計的反射能量的多少。測量通道有一部分被水分子所吸收，因此其能量將出現衰減。這兩個信號結合形成一個比率。這比率與一些從不同含水程度樣品中獲得的其它比率的差，是與兩者含水量的差成正比例。
兩種通道的信號強度結合成以下的方程式： R / M x M1 / R1 = 比率
其中R 代表產品光束的參照通道M 代表產品光束的測量通道M1 代表補償光束的測量通道R1 代表補償光束的參照通道
假如觸發漂移狀況出現，諸如測量波長的光的強度改變，M 和 M1 值會同時相稱地受影響，對于比率，結果被抵消。然而，在樣品中水的量改變，則只有 M 值受影響，結果顯示水分明顯的改變。
儀器特點
- 近紅外非接觸式測試，在產線上實時顯示水分含量的變化，無須對樣品進行前置處理，封閉空間中的樣品還可通過穿透無色玻璃（透光率大于95%）進行測試，保證樣品的完好及符合測試環境的要求。
- 儀器操作簡單，安裝在需要測試的位置后，在測試點附近取樣，進行實驗室標準法測試水分，只需對比標準法測試數據與儀器數據，調整平移量、靈敏度參數即可完成標定，開始運行。
- 抗干擾性強，探頭有自動補償溫度影響的功能，環境溫度變化基本不影響測量精度；儀器性能不受各類環境光變化的影響，使用時無須在探頭加裝遮光罩；標配燒結濾芯防塵罩，接通氣源可排除微量粉塵水汽的干擾。
- 探頭內置MCU，采用全數字化運算，光信號處理能力強，對黑色等吸光物料的判斷能力更高，同時增加了可見光信號測量，明顯有限降低顏色變化的影響，應對復雜測試現場的適應能力更強。
- 多樣化的輸出輸入接口，自由協議/MODBUS-RTU（讀寫，支持遠程修改參數和標定）；Rs485（三路），DC4-20MA（一路），IO輸入輸出，2路輸入，輸入停機信號停止測量，2路24v輸出，可加裝報警燈。
- 穩定可靠，采用防水供電模塊，鋁合金外殼，IP67等級，AC 90-220V 50/60hz 全球電壓自適應。探頭供電為DC24V，低壓供電更安全，更穩定、有效降低故障率，燈源供電為DC5V穩壓，通電時電壓緩升，開關機時對燈源有保護。
技術參數
| 設備型號 |
LSD-HWB |
| 適用物料 |
水分均勻，不間斷物料 |
| 探頭玻璃 |
采用高棚石英玻璃，避免污漬和和水汽附著. |
| 測量范圍 |
0-90%(物料吸水飽和為最大測量范圍，例如：紙張可以達到50%，鋼鐵燒結為18%左右，純金屬粉末無法吸水，不能測量） |
| 測量精度 |
0＜水分含量≤1%，Q≤±0.1%；1%＜水分含量≤15%，Q≤±0.2%；15%＜水分含量≤30%；Q≤±0.5%；（在物料成分相同情況下才可達到相應的測量精度） |
| 分 辨 率 |
0.1/0.01/0.001（可選） |
| 顯示內容 |
5位數碼管、4按鍵、8狀態燈（探頭通訊等狀態直接判斷） |
| 光斑直徑 |
50mm（隨距離變化） |
| 測量速度 |
0.125秒（穩定后） |
| 探 測 器 |
加濾鏡封裝，避免外界光干擾 |
| 標定調校 |
快速標定、預標定，無需日常再標定 |
| 信號輸出 |
RS485、4-20mA模擬信號 |
| 通訊協議 |
自由協議/MODBUS-RTU（讀寫，支持遠程修改參數和標定）；Rs485共三路 |
| 通道數量 |
50 |
| 工作溫度 |
-10℃～50℃ |
| 工作距離 |
250mm～450mm |
| 工作電源 |
防水供電模塊：AC 90-220V 50/60hz 全球電壓自適應，輸出DC 24V |
| 防塵防汽（微量） |
標配燒結濾芯防塵罩（氣源自備） |
| IP等級 |
IP67 |
| 設備重量 |
探頭：6kg ；主機：4kg |
| 安裝支架 |
根據工況自行定制，安裝圓管直徑25-32mm |

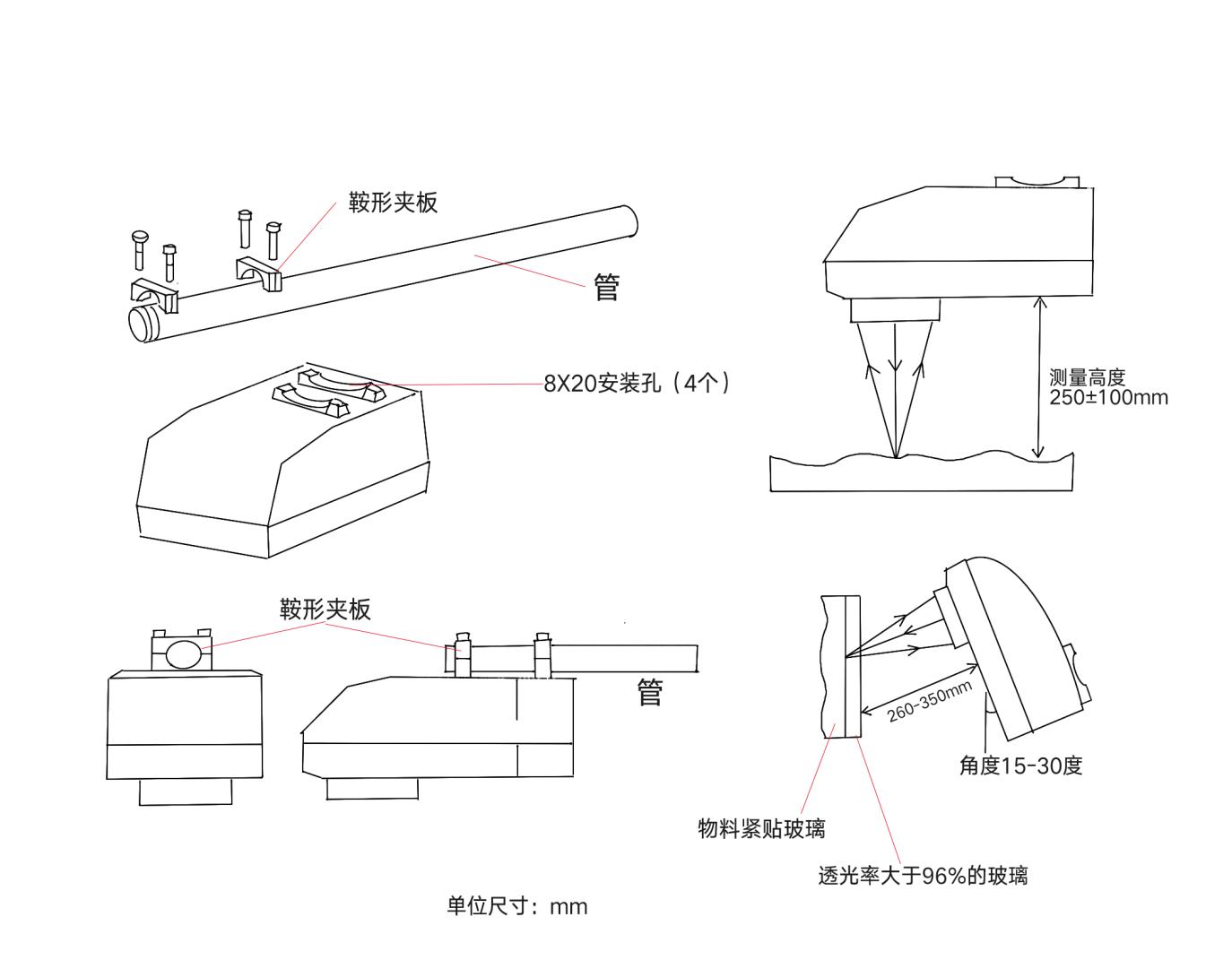

設備尺寸
?
安裝說明

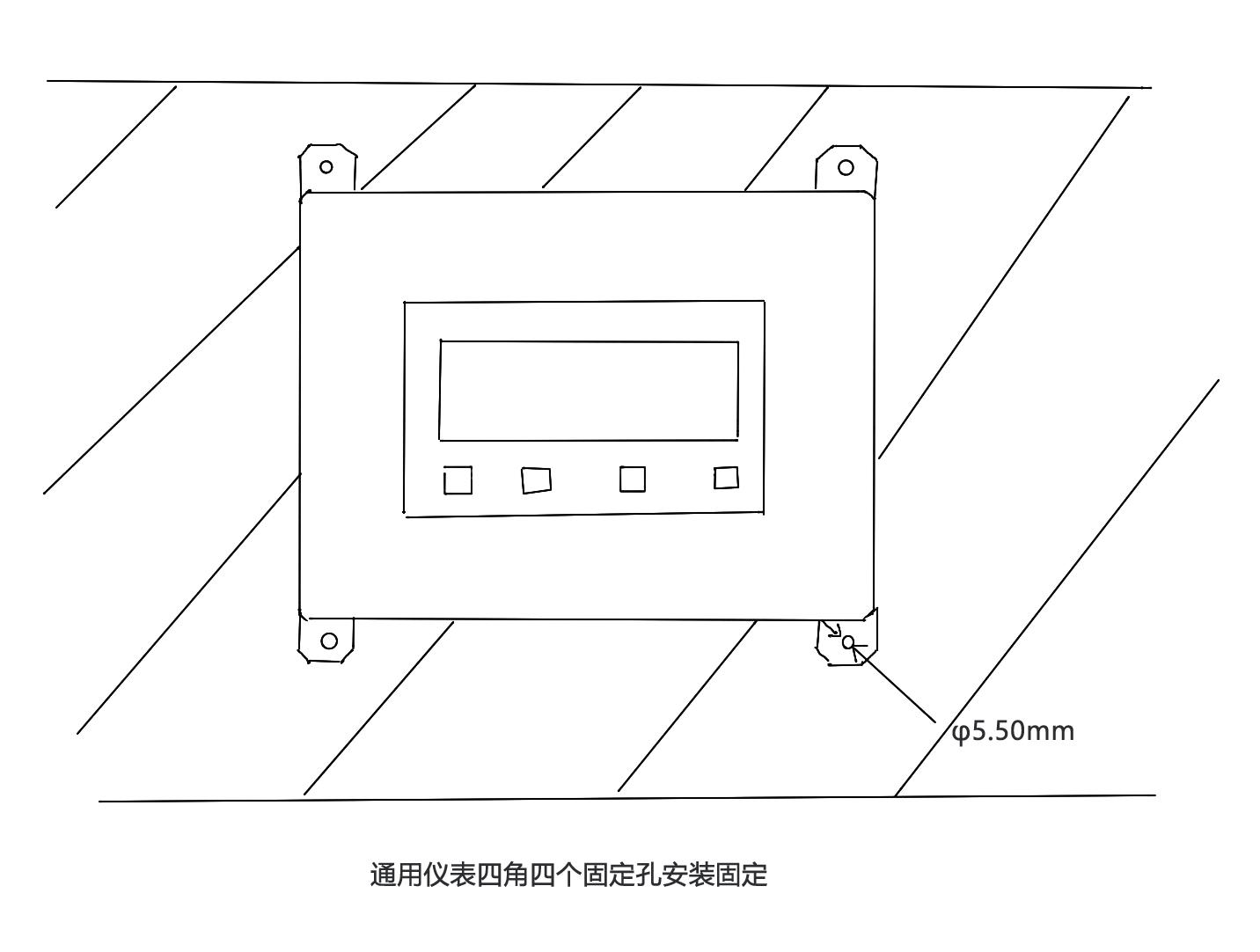

儀表可以通過四角四個固定孔進行安裝固定，安裝在墻面或者生產儀表設備上，例如可以安裝在生產設備槽鋼支架上。
適用范圍

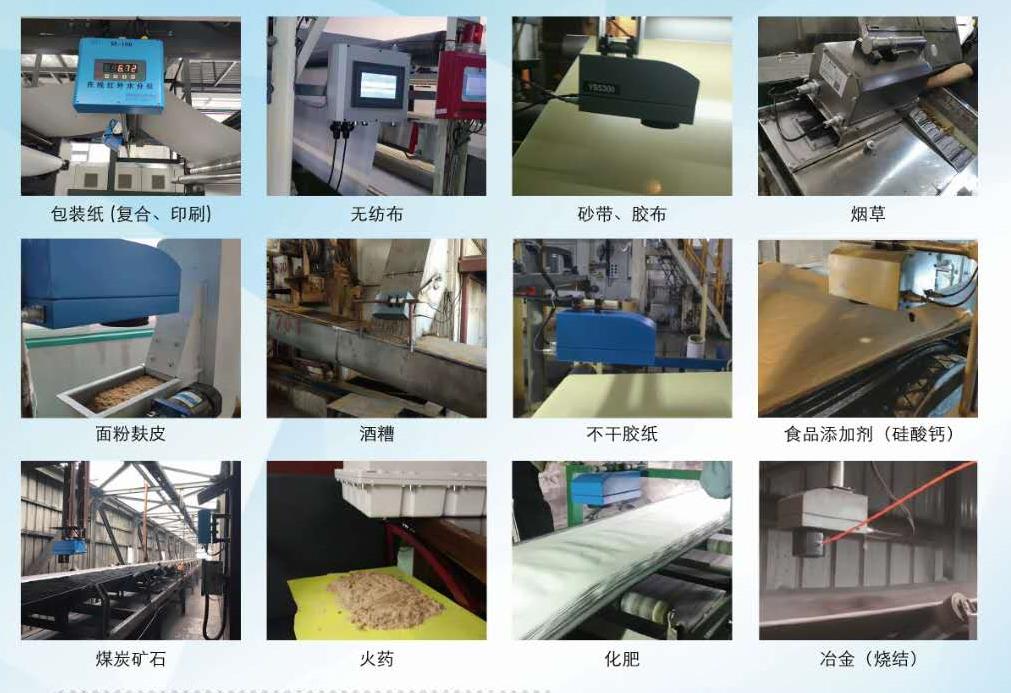

儀器廣泛應用于紡織行業、煙草行業、化工行業、煤炭行業、木材行業、造紙行業、食品加工、飼料行業、陶瓷行業、玻璃行業、水泥行業等等。
客戶案例
板材木業
昌吉州銳通木業有限公司 ??成都國森木業有限公司 ?崇州市合力木業有限公司
大亞木業（黑龍江）有限公司 ?佛山市天騰木業有限公司 福建省順昌吉鑫竹木有限公司
廣寧中順木業有限公司 ?廣州市隆和木業有限公司 ?哈爾濱東大林業技術裝備有限公司
江蘇大江木業集團有限公司 ?金蘋果木業有限公司 ?昆明市超冠木業有限公司
廊坊北大木業有限公司 ?諾菲博爾板業（楊凌）有限公司 ?七彩木業有限公司
清遠市威利邦木業有限公司 陜西旭豐木業有限公司 四川瑞森人造板有限公司
西安花園匯眾人造板有限公司 ?新豐譽樺中纖板有限公司 ?重慶樂麗人造板有限公司
信陽萬華木工機械成套設備有限公司 ?浙江亮月板業有限公司 江西盛通木業有限公司
包裝紙業
福建泰興特紙有限公司 ?金華市捷特包裝有限公司 ?大亞科技丹陽新型包裝材料分公司
浙江金昌特種紙股份有限公司 ?滄縣遠東立成膠粘紙制品廠 ?杭州洪昌紙制品有限公司
沈陽市長城過濾紙板有限公司
其他行業
東大化工集團 ?邯鄲市進步自控工程有限公司 ?江蘇國信協聯能源有限公司
江蘇振森新材料科技有限公司 ?捷雅科技（昆山）有限公司
蘭州中和自動化成套設備有限公司 ?汕頭市依明機械股份有限公司
上海哥樂巴環?？萍加邢薰??上海捷成（昆山）機械有限公司
上海昕圣電子科技有限公司 ?紹興京華激光制品有限公司 ?四川儀匯儀器設備有限公司
泰興市鼎立科技有限公司 ?浙江京華激光科技股份有限公司 重慶建濤裝飾材料有限公司

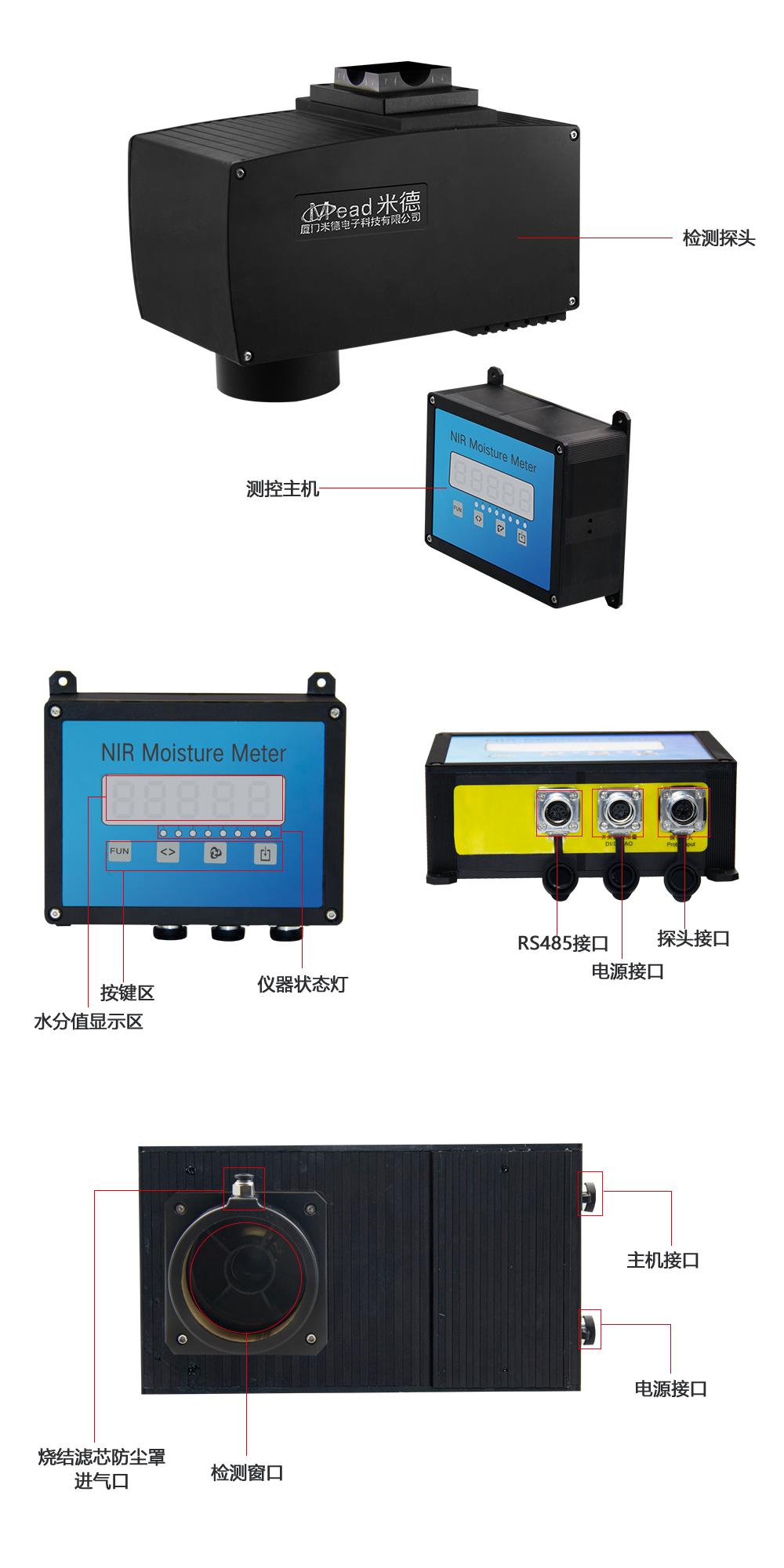

儀器結構
配置清單
| 名 ??????稱 |
數量 |
名 ??????稱 |
數量 |
| 水分儀主機 |
1 |
水分儀探頭 |
1 |
| 連接線(含5P) |
1 |
馬鞍夾具 |
4 |
| 電源模塊帶連接線 |
1 |
防塵罩 |
1 |
| 8P輸出插頭帶線 |
1 |
氣嘴 |
1 |
| 9P輸出插頭帶線 |
1 |
M8內六角螺絲 |
8 |
| 說明書 |
1 |
備用紅外燈源 |
1 |
]]>
? ? ? ? ? ??
